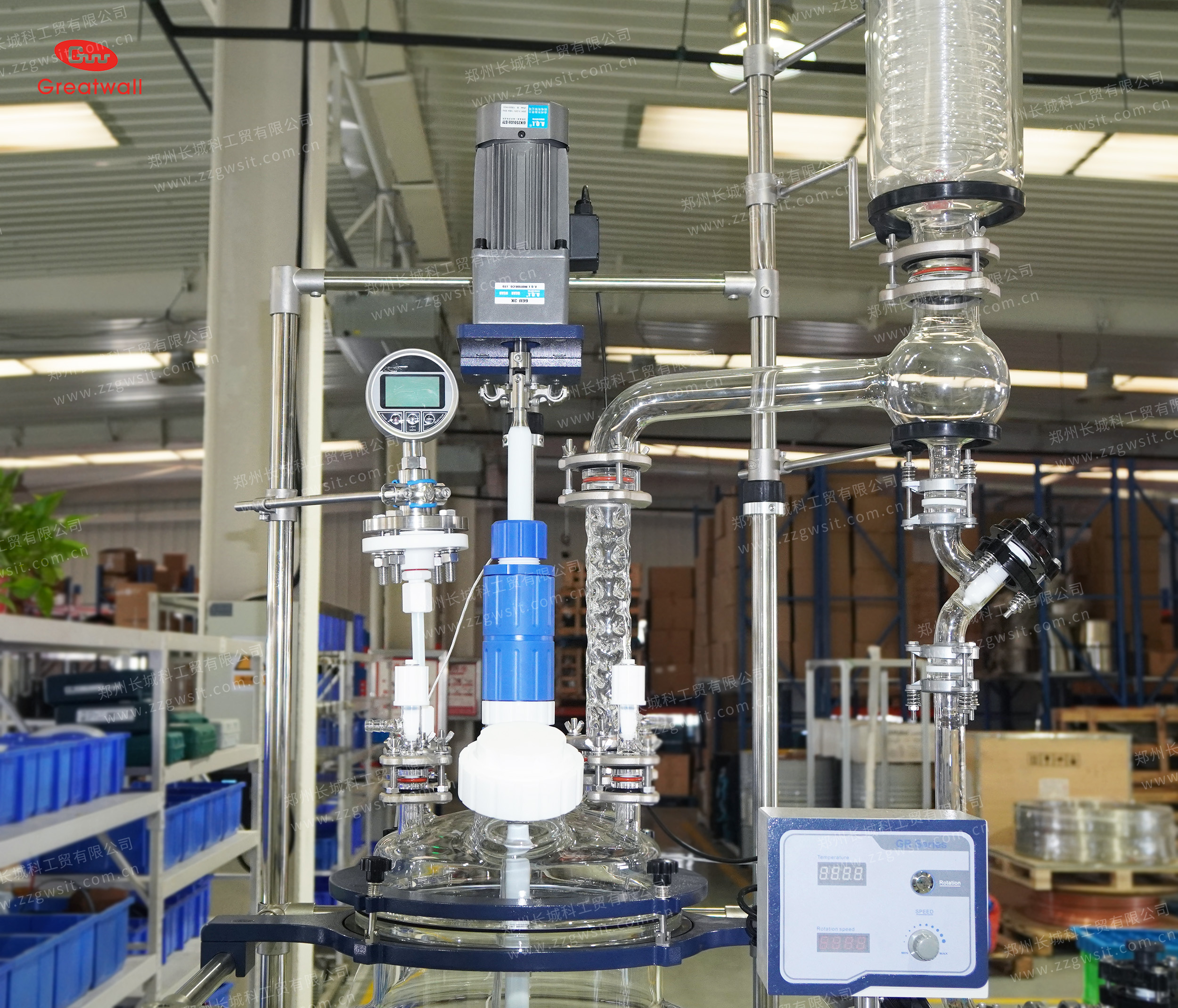

定制化設計能夠更好地滿足特定工藝需求，本文介紹的這款100升規格的定制玻璃反應釜，其設計在常規結構基礎上進行了多項針對性優化，重點提升了分餾效率、操作安全性與壓力測量精度。

　　精餾收集系統設計

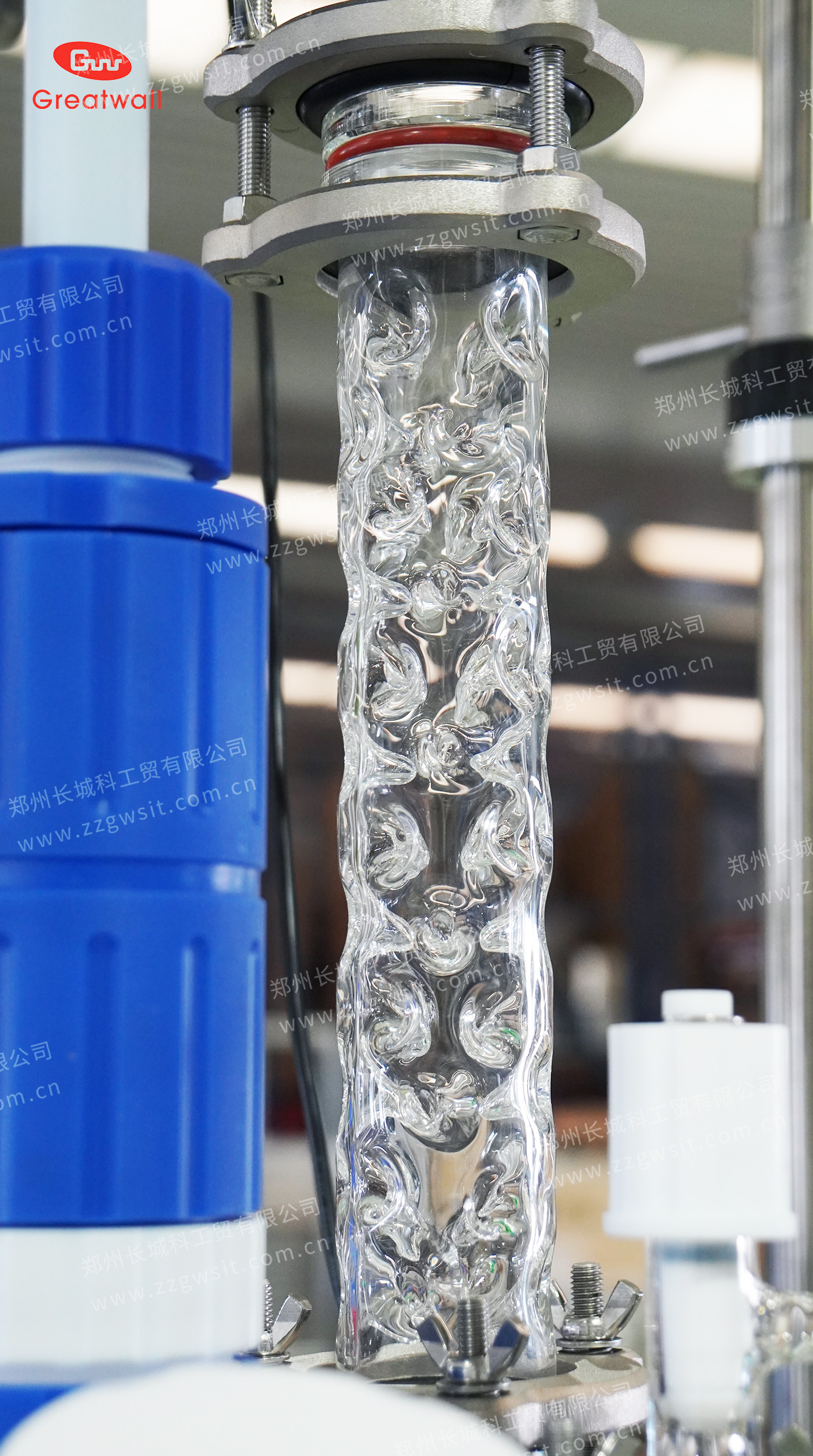

　　該設備在冷凝器與反應釜主體之間配置了刺型精餾柱。刺型結構通過增加氣液接觸面積和傳質路徑長度，能夠?qū)ι仙羝纬梢欢ǖ姆逐s效果。對于含有低沸點組分的混合反應體系，部分低沸點物質可在精餾柱內優先被冷凝回流或?qū)蚴占耍瑥亩鴾p少其在反應混合物中的殘留。這一設計有助于提高目標產物的純度，尤其適用于需要通過分餾去除輕組分雜質的合成工藝。

　　多通路收集系統

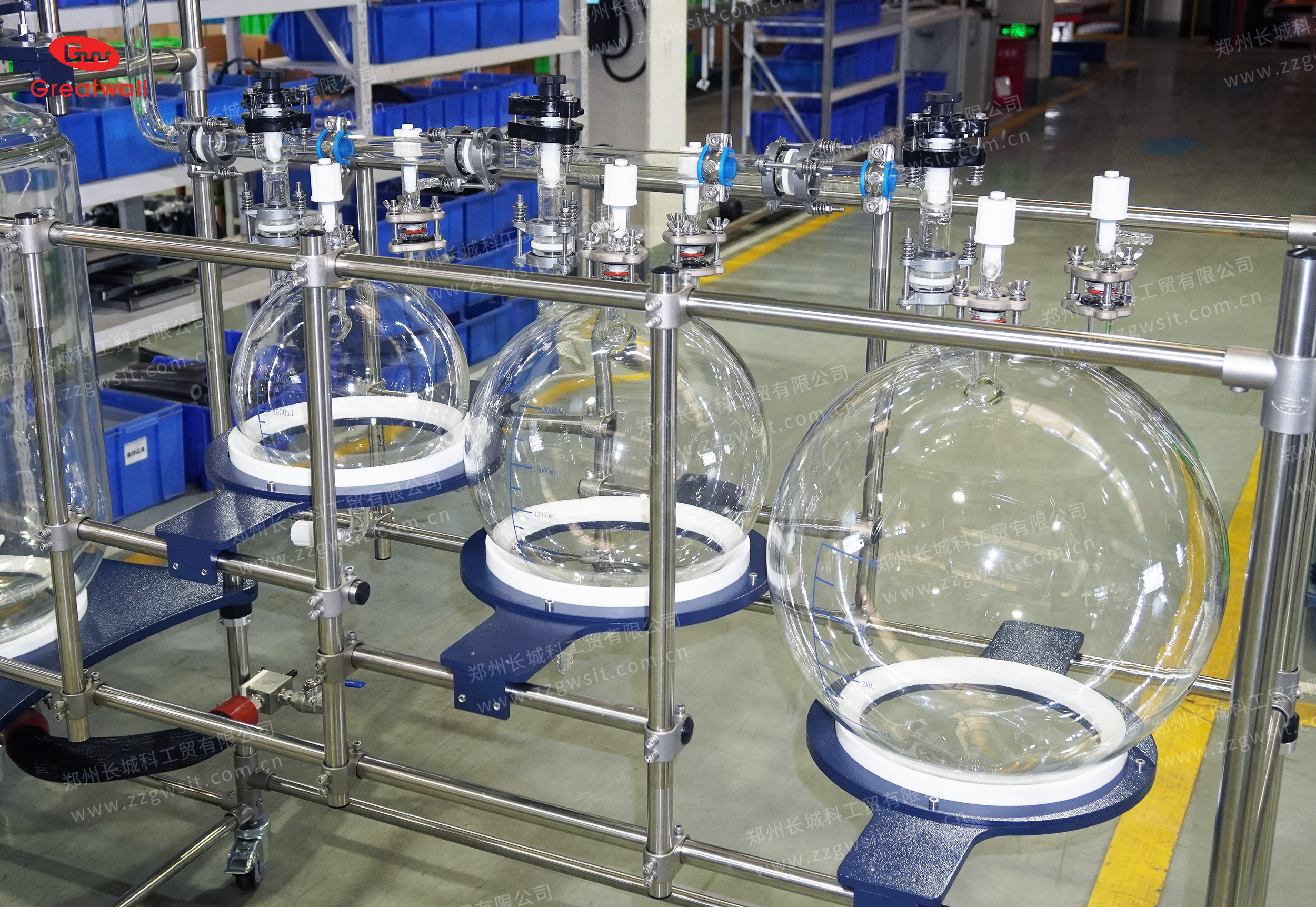

　　配套的三收集瓶系統為工藝操作提供了更大的靈活性。操作人員可根據反應進程和餾分性質，將不同階段的餾出物分別存儲，便于后續分析和處理。

　　全法蘭接口設計

　　設備所有玻璃接口均采用全法蘭口設計，升壓速率低，具有較好的密封性和機械強度，而且法蘭連接能夠提供更均勻的密封面壓緊力，減少玻璃部件因應力集中而產生的破損風險。

　　就地?cái)?shù)顯壓力表設計

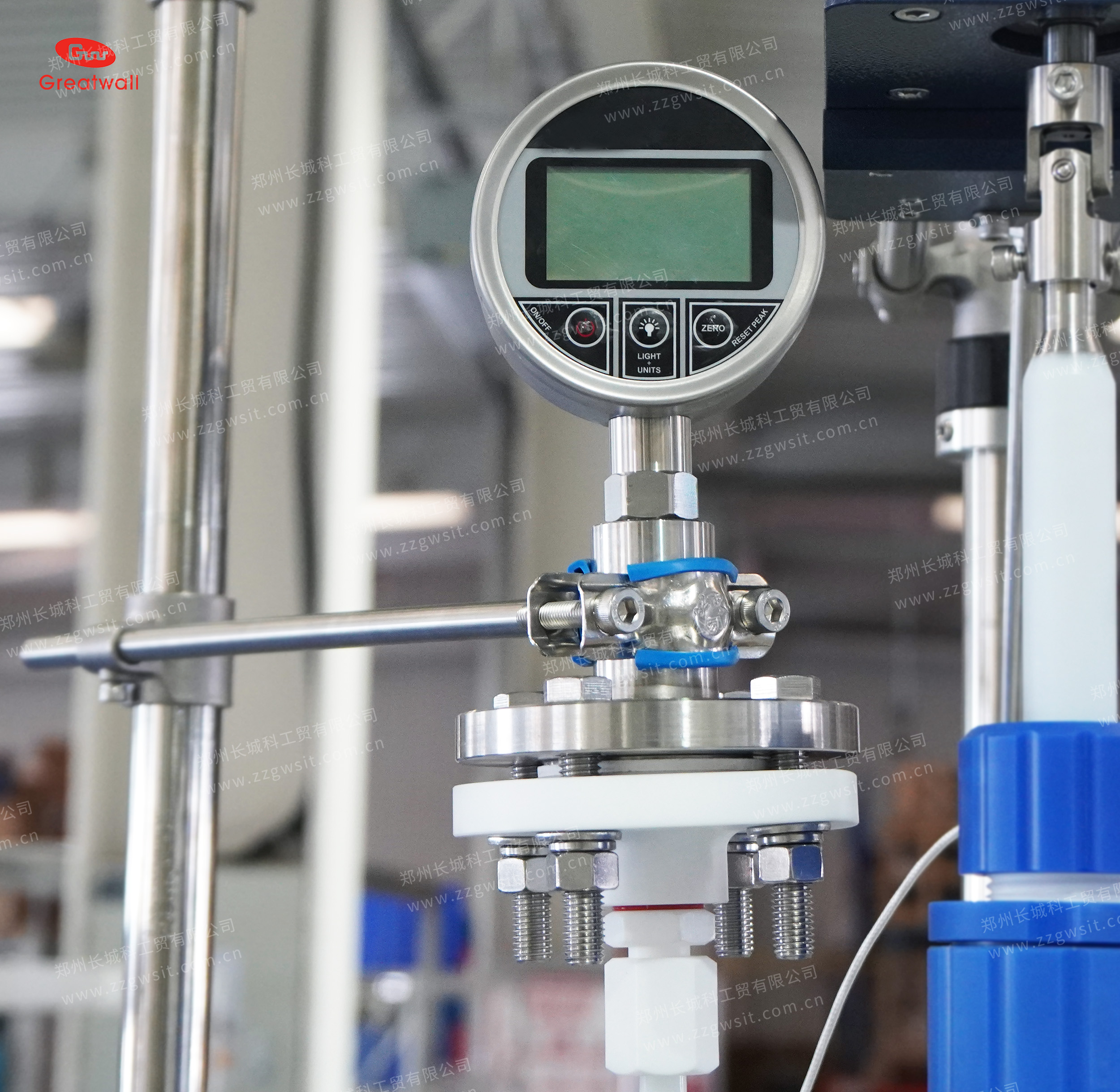

　　玻璃反應釜的負壓監測采用就地安裝的數顯壓力表，具體參數如下：

　　·供電方式：內置鋰電池，無需外接電源線，避免了現場接線帶來的安全隱患，也便于設備在不同位置移動使用。

　　·測量元件：采用鉭膜片作為壓力傳感界面，鉭金屬具有優異的防腐性能，能夠適應大多數腐蝕性介質的工作環境。

　　·測量范圍：-0.1MPa~ 0MPa。

　　·顯示單位：帕斯卡(Pa)，滿足精細工藝中對高分辨率壓力讀數的需求，以Pa為單位可直觀反映數十至數百帕的微小壓力變化。

　　·精度等級：0.2%FS(滿量程的0.2%)。量程為0.1MPa(即100kPa)，則最大允許誤差為±200Pa，這一精度水平高于常規工業用壓力表(通常為1.0%~1.6%FS)，適用于對真空度控制要求較嚴的反應過程。

　　夾套循環系統優化

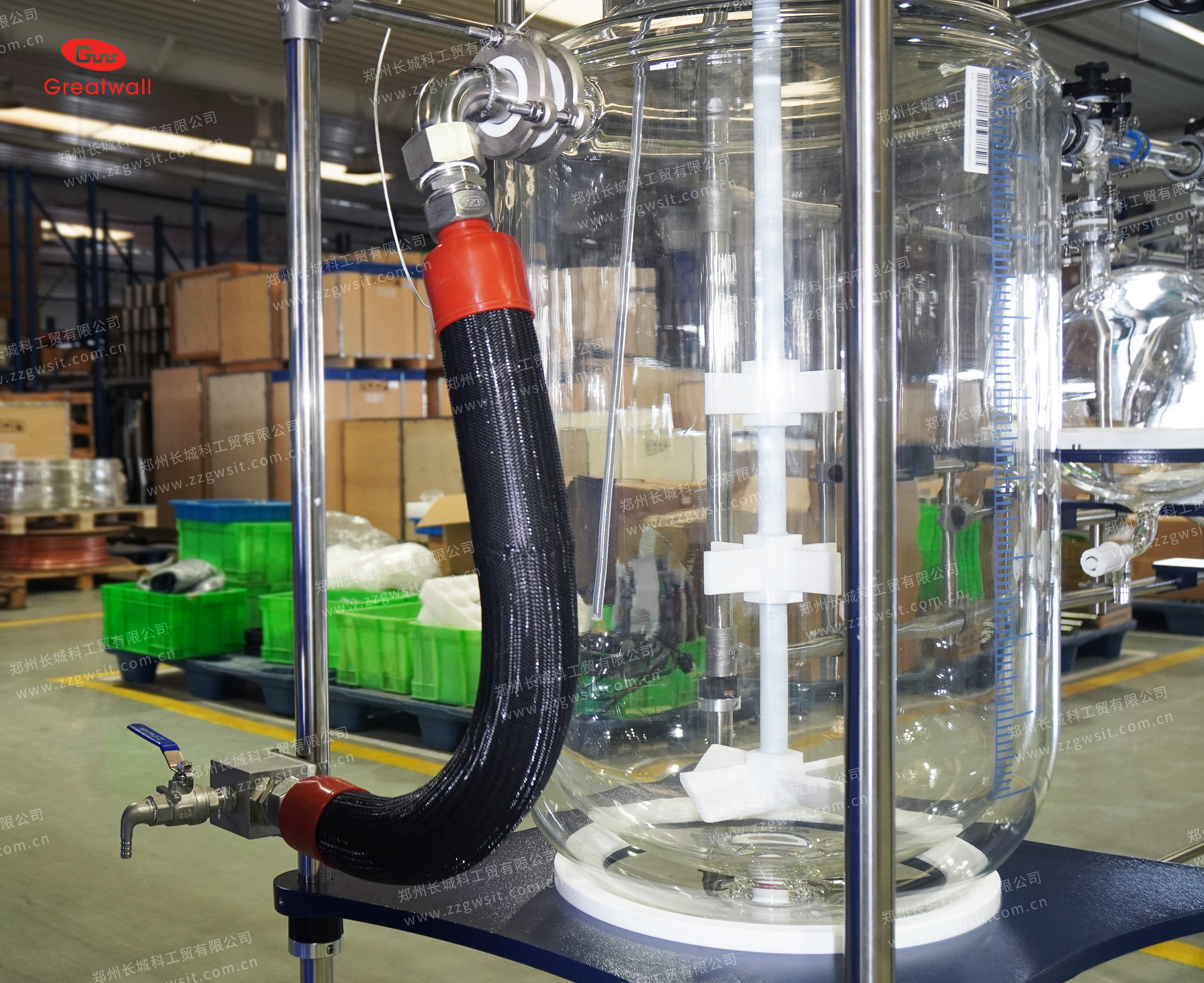

　　玻璃釜體夾套循環回管經優化增大，配合大流量循環泵使用，可快速均勻傳遞熱量，防止局部過熱或溫度滯后。從安全性角度分析，增大循環回管后，在相同泵輸出功率下，夾套內介質的流速增加有助于帶走局部過熱區域的熱量，降低因熱積累導致玻璃局部受熱不均勻而破裂的風險。同時，大流量循環也避免了介質在夾套內滯留升溫或降溫不足的問題。

　　該100升定制玻璃反應釜通過引入刺型精餾柱、全法蘭接口、高精度鉭膜片數顯壓力表以及優化的大通量夾套循環回管，在常規玻璃反應釜基礎上提升了分餾能力、密封可靠性、壓力測量精度與溫控安全性。各項設計均立足于實際工藝需求，無過度功能堆砌，具有明確的可操作性和工程實用性。
